Конструкционный графит — техническое руководство

Конструкционный графит — это искусственный (синтетический) углеродный материал, из которого изготавливают детали, работающие при высоких температурах в инертной и восстановительной среде: тигли, электроды, нагреватели сопротивления, пресс-формы, футеровку, детали вакуумных печей. От «электродного» или «природного» графита он отличается тем, что нормируется по прочности, зернистости и стабильности геометрии — то есть подбирается как конструкционный материал.

Ниже — разбор технологии, марок, физики, механической обработки и типовых ошибок применения.

Как получают конструкционный графит

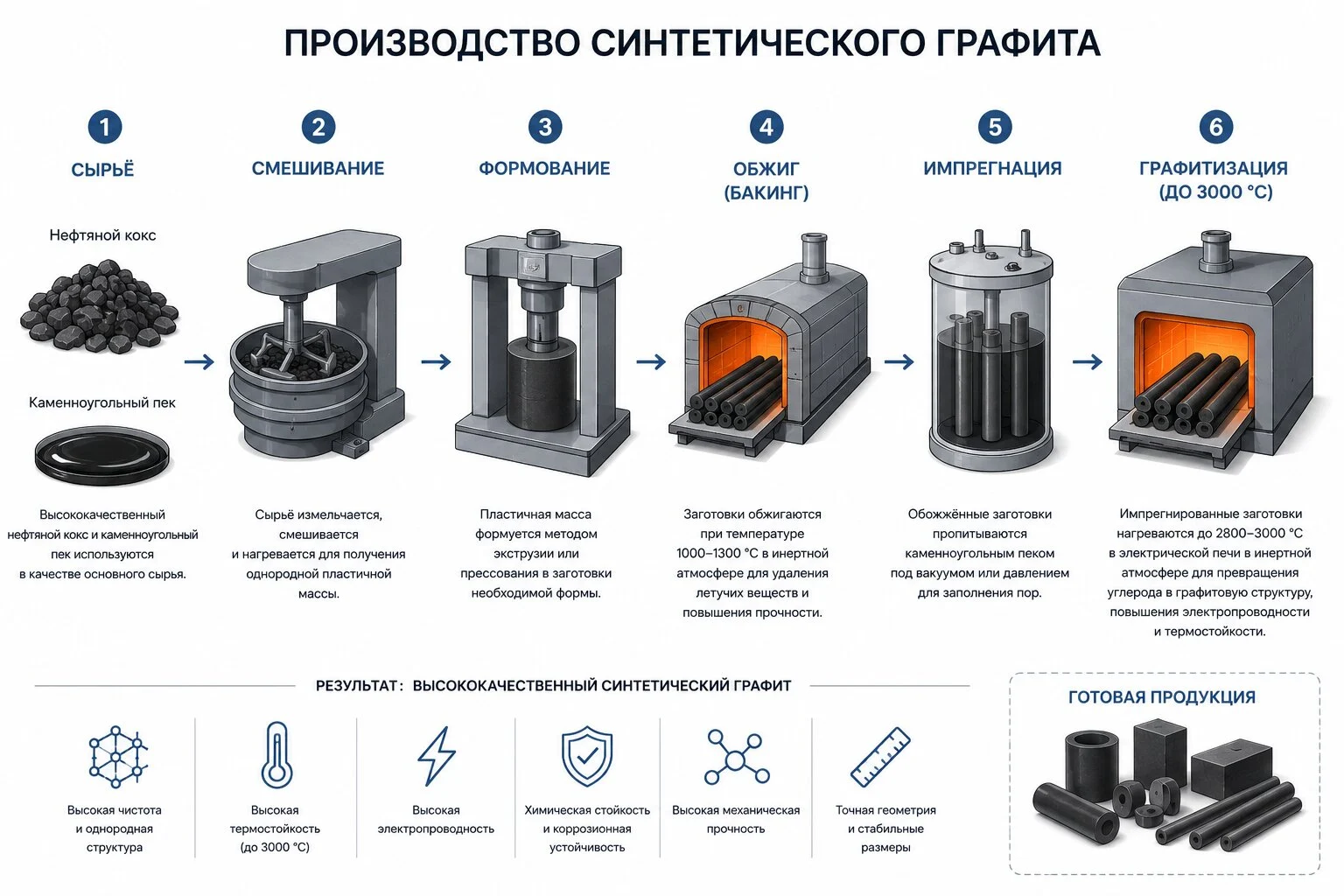

Материал не встречается в готовом виде — его синтезируют из углеродного сырья. Базовая цепочка:

1. Сырьё — нефтяной или пековый кокс (наполнитель) и каменноугольный пек (связующее).
2. Смешивание и формование — прессование в заготовки (прессование, экструзия или изостатика).
3. Обжиг (карбонизация) при ~1000 °C — связующее коксуется.
4. Пропитка пеком и повторный обжиг — снижают пористость, повышают плотность.
5. Графитация при 2500-3000 °C — аморфный углерод переходит в кристаллическую графитовую структуру.

Способ формования определяет структуру и, соответственно, свойства и изотропность материала.

Способ формования	Структура	Характер свойств
Экструзия (выдавливание)	Зёрна ориентированы вдоль оси	Анизотропный, крупное зерно
Прессование в пресс-форме	Умеренная ориентация	Средняя анизотропия
Изостатическое прессование	Равномерная плотность	Изотропный, мелкое зерно, высокая прочность
Вибропрессование	Плотная упаковка	Крупные блоки, средняя однородность

Изостатический графит (мелкозернистый, изотропный) — премиальный класс: одинаковые свойства во всех направлениях, минимальная пористость, лучшая обрабатываемость и стойкость к термоудару.

Марки и их назначение

В отечественной практике распространены марки МПГ, ГМЗ, ППГ, АРВ, ЭГ и др. Условно их делят по зернистости и назначению.

Марка (класс)	Тип	Зерно	Типовое применение
МПГ-6, МПГ-7	Мелкозернистый плотный	мелкое	Пресс-формы, точная оснастка, детали
ГМЗ	Среднезернистый	среднее	Тигли, футеровка, электроды
ППГ	Пропитанный	среднее	Пониженная газопроницаемость
АРВ, ВПП	Антифрикционный / пропитанный	среднее	Уплотнения, подшипники скольжения
Изостатический (аналоги)	Изотропный мелкозернистый	очень мелкое	Прецизионная оснастка, EDM-электроды

Логика выбора марки

• Точность и мелкий рельеф (резьба, тонкие рёбра, EDM-электроды) → мелкозернистый изостатический графит.
• Крупные тигли, футеровка, нагреватели → средне-/крупнозернистые марки (ГМЗ) — дешевле и достаточно прочны.
• Уплотнения и подшипники скольжения → антифрикционные пропитанные марки.
• Снижение газопроницаемости (вакуум, защита от пропитки расплавом) → пропитанные (ППГ) или с пироуглеродным/силицированным покрытием.

Ключевые технические характеристики

Свойства сильно зависят от марки и зернистости; ниже — типовые диапазоны для конструкционного графита.

Параметр	Значение	Комментарий
Плотность	1,55-1,90 г/см³	Выше — плотнее и прочнее
Прочность на сжатие	40-150 МПа	Растёт с уменьшением зерна
Прочность на изгиб	20-80 МПа	Хрупкий, но растёт с плотностью
Модуль упругости	8-14 ГПа	Ниже, чем у металлов
Теплопроводность	60-150 Вт/(м·К)	Падает с ростом температуры
ТКР (α)	3,5-5,5 ×10⁻⁶ /К	Очень низкий
Уд. электросопротивление	8-15 мкОм·м	Проводник
Зольность	0,05-0,5 %	Чистота, важна для полупроводников
Макс. темп. (инерт/вакуум)	до 2500-3000 °C	На воздухе окисляется от ~400 °C

Ключевая особенность: прочность растёт с температурой

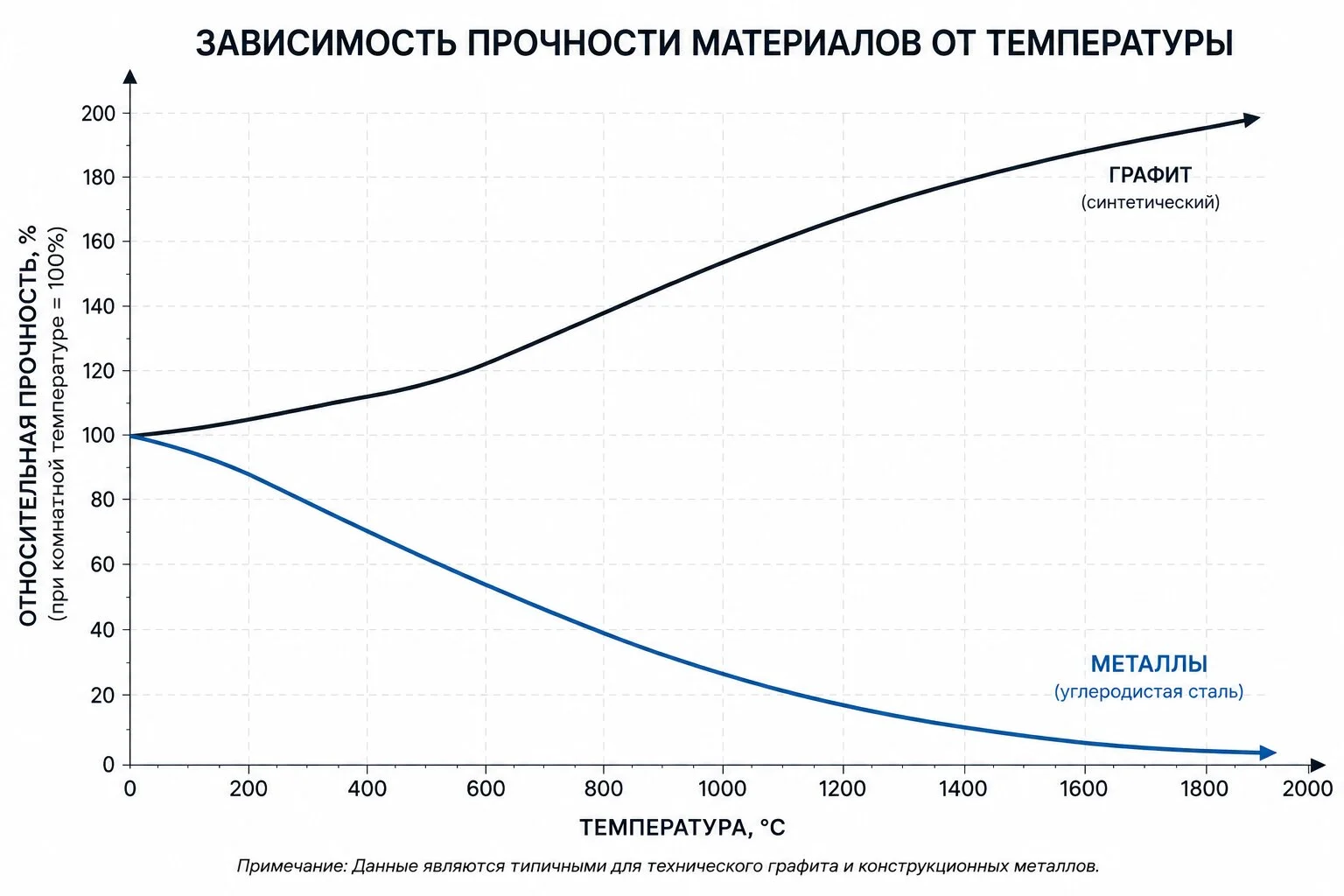

В отличие от металлов, графит не теряет, а наращивает прочность при нагреве вплоть до ~2500 °C (в инертной среде), не плавится (сублимирует ~3650 °C) и не размягчается. Именно поэтому он незаменим как высокотемпературный конструкционный материал там, где сталь и жаропрочные сплавы уже потекли.

Другие инженерно важные следствия свойств:

• Низкий ТКР + высокая теплопроводность → выдающаяся стойкость к термоудару.
• Хорошая электропроводность → используется как нагреватель сопротивления и электрод EDM.
• Самосмазывание (слоистая структура) → работает как антифрикционный материал без масла.
• Химическая инертность к большинству расплавов металлов и солей (не смачивается многими из них).

Главное ограничение: окисление на воздухе

Основной враг графита — кислород. На воздухе он начинает заметно окисляться уже при 400-500 °C:

C + O₂ → CO₂

Это необратимая потеря массы (в отличие от SiC, где образуется защитная плёнка). Практические следствия:

1. Без защиты графит на воздухе выше ~450 °C выгорает — рабочая среда должна быть инертной (Ar, N₂), восстановительной или вакуумной.
2. Для работы на воздухе применяют защитные покрытия: силицирование (SiC-слой), пироуглерод, керамические обмазки, окислительно-стойкие пропитки.
3. Скорость окисления резко растёт с температурой и с ростом открытой пористости — плотные марки живут дольше.
4. Каталитические примеси (зола, металлы) ускоряют выгорание — отсюда требование к низкой зольности.

Инженерное правило: если деталь работает на воздухе выше 450 °C — либо переходите на защищённый/силицированный графит, либо на другой материал (SiC, керамика). «Голый» графит — это инертная среда или вакуум.

Механическая обработка

Графит легко и точно обрабатывается — это одно из его больших преимуществ перед керамикой, но требует специфики.

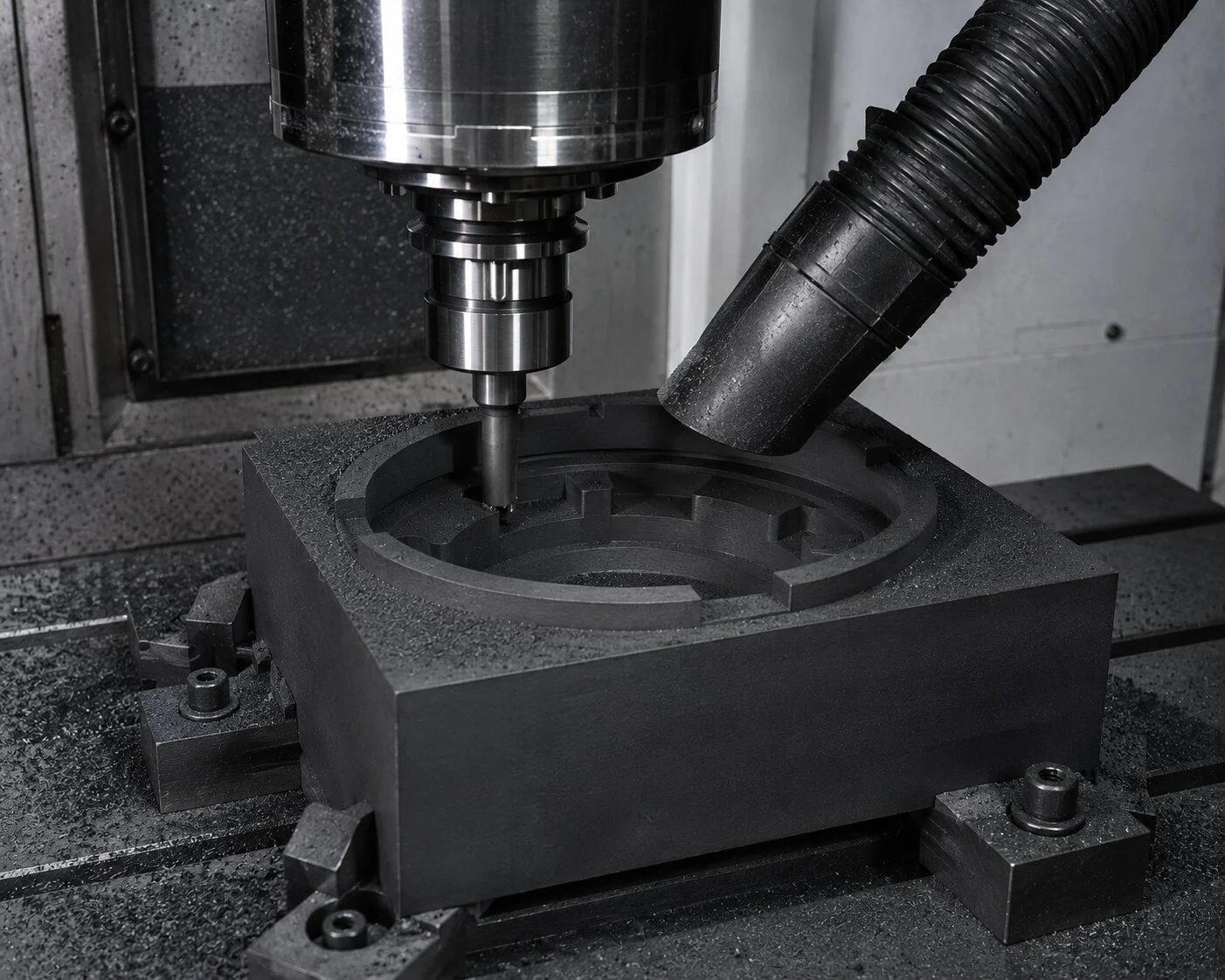

• Инструмент. Обрабатывается твердосплавным и алмазным инструментом; из-за абразивности предпочтителен твёрдый сплав/PCD, инструмент быстро тупится.
• Без СОЖ. Резание, как правило, сухое; графит нельзя «мочить» как металл — он впитывает жидкость. Требуется мощная вытяжка и фильтрация пыли.
• Пыль. Графитовая пыль электропроводна и взрывоопасна в концентрации — нужна искробезопасная вытяжка и защита электрооборудования станка.
• Хрупкость на кромках. Тонкие рёбра и острые кромки скалываются; предусматривают фаски и радиусы, снижают подачу на выходе инструмента.
• Высокая скорость, малая нагрузка. Оптимальны высокие обороты и небольшие глубины резания.
• Точность. Мелкозернистые изостатические марки держат допуски и мелкий рельеф лучше крупнозернистых.

Типовые изделия и способ получения

Изделие	Марка/класс	Обработка
Тигель для плавки	ГМЗ, среднезернистый	Токарная, расточка
Пресс-форма (спекание, HIP)	Мелкозернистый плотный	Фрезерование, ЧПУ
EDM-электрод	Изостатический мелкозернистый	Фрезерование, шлифовка
Нагреватель сопротивления	Средне-/мелкозернистый	Резка, фрезеровка пазов
Уплотнение/подшипник	Антифрикционный пропитанный	Токарная, притирка

Области применения

• металлургия: тигли, изложницы, кристаллизаторы, футеровка, дегазационные роторы;

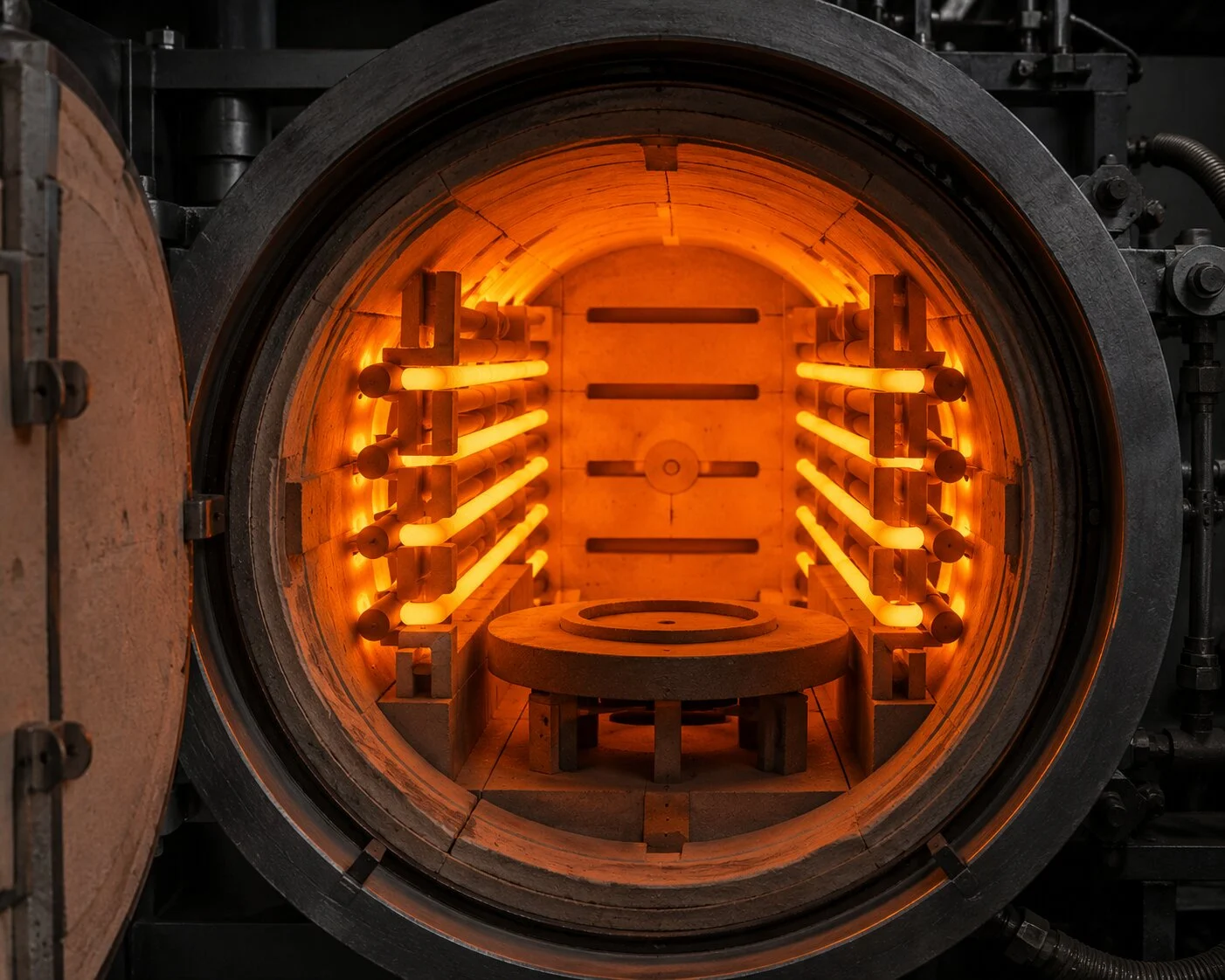

• термическое оборудование: нагреватели сопротивления, экраны, крепёж вакуумных и инертных печей;
• полупроводники и рост кристаллов: оснастка для кремния, GaAs, роста SiC, подложкодержатели;
• электроэрозионная обработка (EDM): электроды;
• порошковая металлургия: пресс-формы для горячего прессования и HIP;
• химическое машиностроение: теплообменники, уплотнения, подшипники скольжения;
• литьё: формы непрерывного литья цветных металлов.

Сравнение с альтернативами

Свойство	Конструкц. графит	Молибден/вольфрам	Карбид кремния (SiC)
Макс. темп. (инерт), °C	до 2500-3000	до 2000-2500	до 1600
Работа на воздухе	нет (окисляется)	нет	да
Прочность при нагреве	растёт	падает	стабильна
Обрабатываемость	отличная	сложная	только шлифовка
Плотность	низкая (лёгкий)	очень высокая	средняя
Цена	средняя	высокая	средняя-высокая
Хрупкость	умеренная	пластичный	высокая

Вывод по выбору: для сверхвысоких температур в вакууме/инерте и сложной механообработки — графит; для работы на воздухе до 1600 °C — SiC; для высокой прочности и жёсткости при 2000+ °C в инерте — тугоплавкие металлы (дорого и тяжело).

Эксплуатация: правила и типовые ошибки

• Контроль атмосферы. Убедитесь, что в рабочей зоне нет свободного кислорода при T > 450 °C; проверяйте натекание в вакуумных системах.
• Плавный нагрев. Несмотря на стойкость к термоудару, крупные блоки греют ступенчато — из-за градиента температур по сечению.
• Сухое хранение. Пористый графит гигроскопичен; влага при быстром нагреве создаёт паровые напряжения и загрязняет вакуум.
• Чистота для полупроводников. Использовать марки высокой чистоты (низкая зольность), избегать контакта с металлической пылью.
• Защита кромок при монтаже. Хрупкие кромки легко скалываются — избегать ударных и изгибающих нагрузок.
• Совместимость с расплавом. Учитывать растворение углерода в расплаве (науглероживание стали) и реакции с карбидообразующими металлами.

FAQ

Чем конструкционный графит отличается от обычного электродного?

Он нормируется по прочности, зернистости, плотности и стабильности геометрии, то есть подбирается как конструкционный материал для деталей, а не только как проводник тока.

До какой температуры можно применять графит?

В инертной среде или вакууме — до 2500-3000 °C (не плавится, а сублимирует). На воздухе — практически до 400-450 °C, дальше начинается заметное окисление.

Почему графит выгорает и как это предотвратить?

Он окисляется кислородом воздуха с образованием CO₂ и необратимой потерей массы. Решения: инертная/вакуумная среда, плотные марки и защитные покрытия (силицирование, пироуглерод, керамические обмазки).

Какую марку выбрать для пресс-формы или EDM-электрода?

Мелкозернистый изотропный (изостатический) графит — он держит точные допуски, мелкий рельеф и острые кромки лучше крупнозернистых марок.

Нужна ли смазочно-охлаждающая жидкость при обработке?

Нет, графит обрабатывают всухую: он пористый и впитывает жидкость. Обязательна мощная вытяжка и фильтрация электропроводной пыли.

Можно ли использовать графит в контакте с расплавом стали?

Осторожно: углерод растворяется в расплаве и науглероживает металл, а также реагирует с карбидообразующими элементами. Для цветных металлов графит подходит гораздо лучше.
