Карбидкремниевые нагреватели

Карбидкремниевые нагреватели (англ. Silicon Carbide, SiC) — это неметаллические электрические нагревательные элементы, работающие в диапазоне температур до 1600 °C на воздухе без защитной атмосферы. Они занимают промежуточную нишу между металлическими сплавными нагревателями (Fe-Cr-Al, Ni-Cr) и дисилицидмолибденовыми элементами (MoSi₂), сочетая высокую рабочую температуру с относительно невысокой ценой и простотой монтажа.

Ниже — инженерный разбор материала, конструкции, электрических характеристик, типовых ошибок эксплуатации и методики подбора.

Что такое SiC-нагреватель и как он устроен

Основа элемента — карбид кремния (SiC), синтезированный рекристаллизацией при температуре около 2500 °C. Материал полупроводниковый, с отрицательным температурным коэффициентом сопротивления (ОТКС) на низких температурах и положительным — на высоких, что напрямую влияет на схему питания.

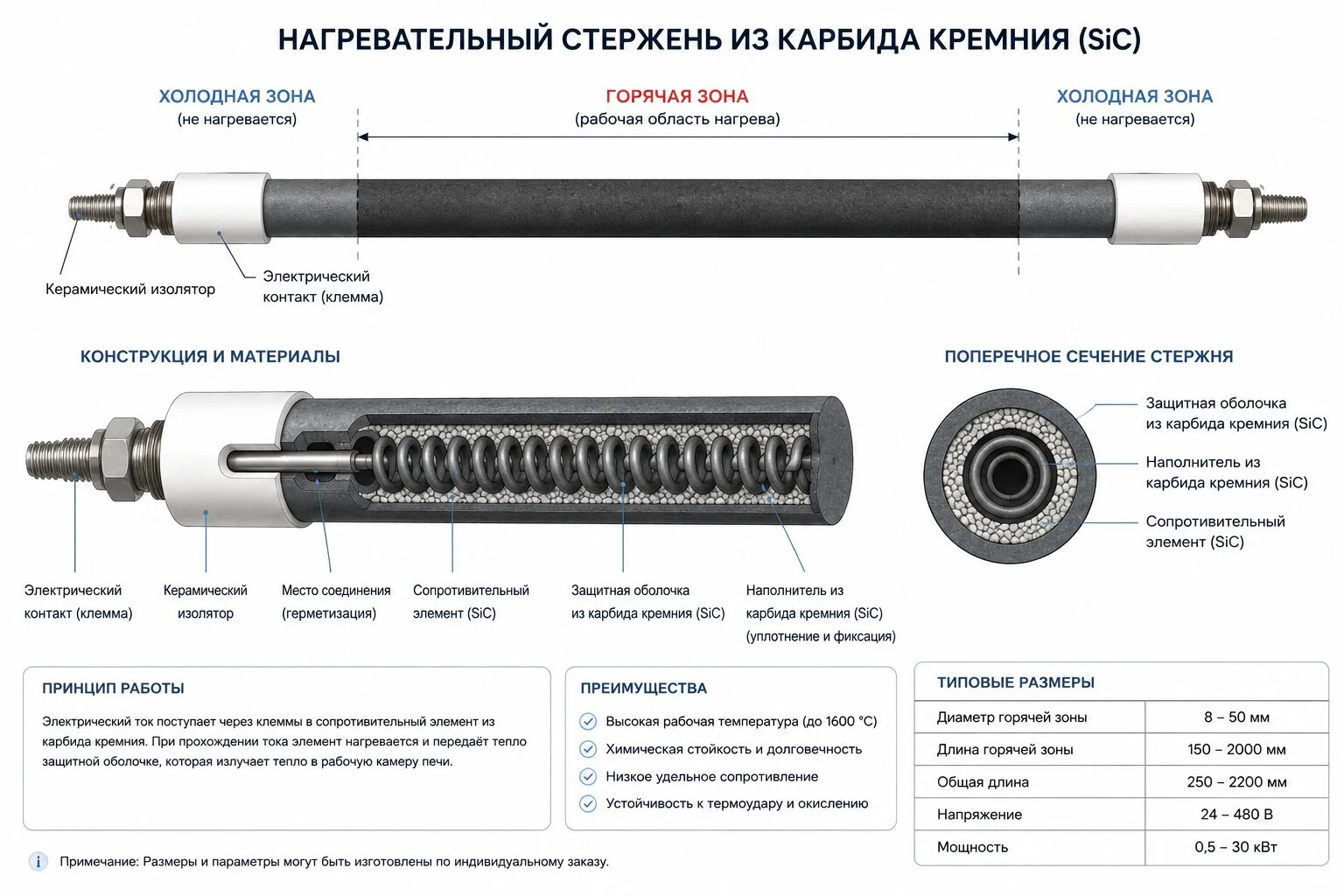

Классический стержневой нагреватель имеет три зоны:

• Горячая (рабочая) зона — центральная часть с высоким удельным сопротивлением, где выделяется основная тепловая мощность.
• Холодные концы (выводы) — участки с низким сопротивлением (обычно за счёт пропитки кремнием или металлизации), почти не нагреваются и выводятся за пределы печи.
• Переходная зона — граница между рабочей зоной и выводами.

Соотношение сопротивлений горячей зоны и холодных концов у качественных элементов достигает 100:1 и выше — это гарантирует, что тепло выделяется именно в камере печи, а токоподводы и уплотнения остаются относительно холодными.

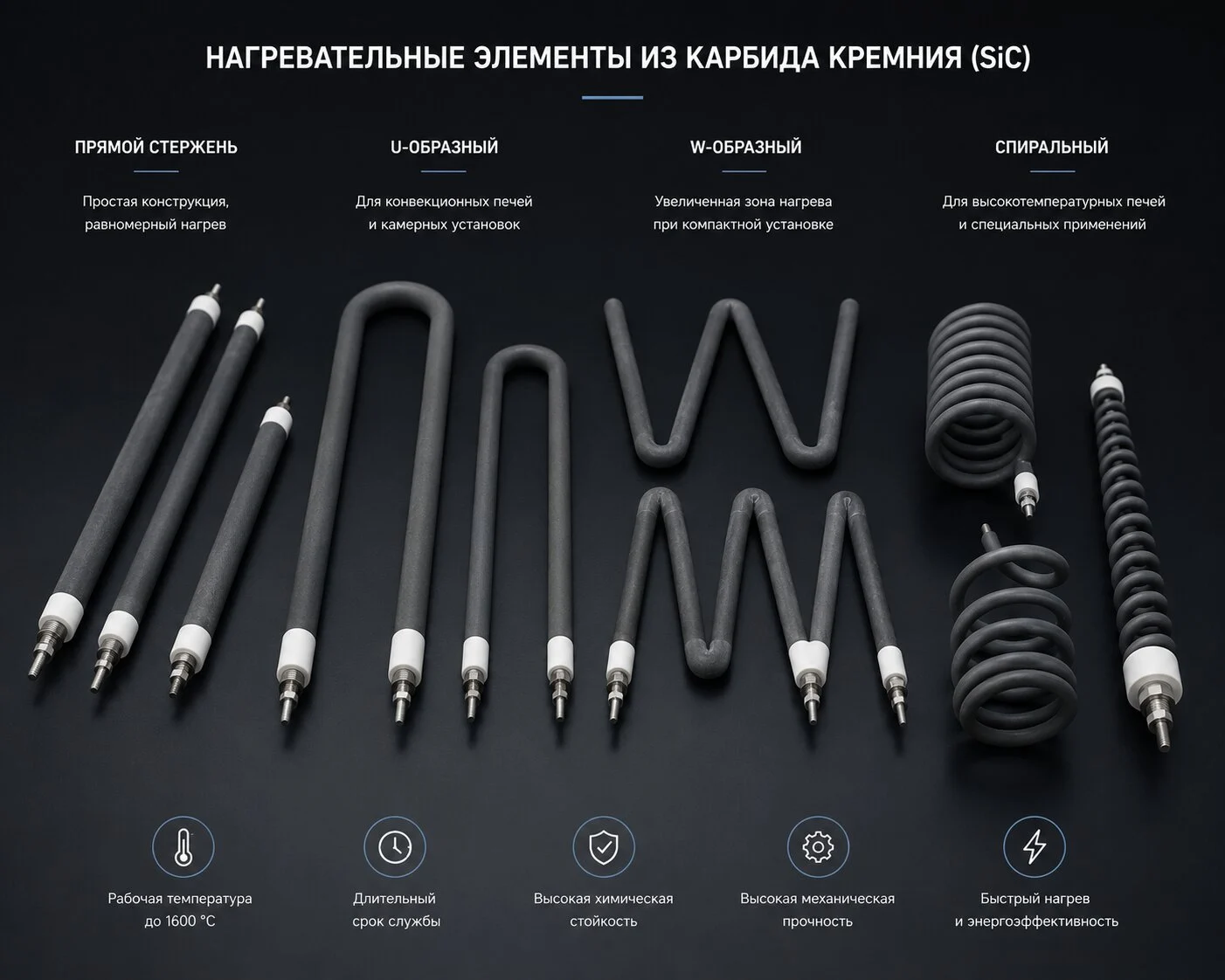

Основные конструктивные типы

Тип	Конструкция	Особенности применения
Стержневой (rod)	Сплошной стержень с холодными концами	Универсальный, самый распространённый
Трубчатый (tube)	Полый стержень	Меньшая масса, быстрый прогрев, ниже теплоёмкость
U-образный (U-shape)	Оба вывода с одной стороны	Удобен для монтажа в стену печи с одной стороны
W-образный / спиральный	Несколько колен	Высокая мощность на единицу длины камеры
Двухспиральный (dumbbell)	Утолщённые концы	Повышенная механическая прочность выводов

Ключевые технические характеристики

Понимание паспортных параметров — основа корректного подбора и защиты источника питания.

Параметр	Типовое значение	Комментарий
Макс. температура элемента	1400-1600 °C	Температура поверхности, не печи
Макс. температура печи	1300-1500 °C	Зависит от футеровки и компоновки
Удельная поверхностная мощность	3-14 Вт/см²	Ключевой параметр ресурса
Плотность SiC	~3,1 г/см³	—
Теплопроводность	40-120 Вт/(м·К)	Падает с ростом температуры
ТКС	нелинейный (U-образная кривая)	Минимум сопротивления ~800 °C
Диаметр стержня	6-55 мм	Стандартный ряд
Рабочее напряжение на элемент	20-400 В	Меняется по мере старения

Почему удельная мощность (Вт/см²) важнее всего

Ресурс SiC-элемента определяется не абсолютной мощностью, а поверхностной нагрузкой — мощностью, приходящейся на 1 см² излучающей поверхности горячей зоны. Чем она выше, тем быстрее идёт окисление и старение.

Ориентировочные значения поверхностной нагрузки в зависимости от температуры печи:

• до 1200 °C — допустимо 8-14 Вт/см²;
• 1200-1350 °C — рекомендуется 5-8 Вт/см²;
• 1350-1500 °C — не более 3-5 Вт/см².

Занижение поверхностной нагрузки на 20-30 % относительно максимума может увеличить срок службы в 1,5-2 раза.

Эффект старения: рост сопротивления

Главная эксплуатационная особенность SiC — необратимый рост электрического сопротивления со временем. Причина — медленное окисление карбида кремния:

SiC + 3/2 O₂ → SiO₂ + CO

На поверхности горячей зоны образуется плёнка кремнезёма (SiO₂). Она частично защищает элемент, но одновременно сокращает проводящее сечение, увеличивая сопротивление. За срок службы сопротивление может вырасти в 2-4 раза.

Практические следствия старения:

1. При постоянном напряжении мощность падает (P = U²/R), печь перестаёт добирать температуру.
2. Требуется источник питания с запасом по напряжению (обычно 2-3-кратным).
3. Элементы в одной группе стареют неравномерно — периодически нужна перекоммутация или замена группами.
4. «Пассивное» окисление (плотный SiO₂) полезно; «активное» окисление в бедной кислородом или влажной среде разрушает элемент.

Инженерное правило: новый SiC-элемент подключают при пониженном напряжении, оставляя «голову» регулирования для компенсации будущего роста сопротивления.

Схемы подключения и управление мощностью

Из-за разброса и дрейфа сопротивления схема электропитания SiC отличается от металлических ТЭНов.

Способы соединения

• Последовательное — выравнивает ток, но суммирует разброс сопротивлений; отстающий элемент недогревается.
• Параллельное — выравнивает напряжение; «слабый» (низкоомный) элемент перетягивает ток и перегревается.
• Последовательно-параллельные группы — компромисс для многоэлементных печей; элементы подбирают по сопротивлению в группы.

Подбор по сопротивлению (matching)

Элементы для одной зоны должны иметь сопротивление в пределах ±10 % (в идеале ±5 %). Производители маркируют фактическое «горячее» сопротивление каждого стержня — при монтаже их сортируют и группируют.

Регуляторы

Тип регулятора	Принцип	Применимость к SiC
Тиристорный, фазовый	Отсечка части полупериода	Универсально, точный контроль
Тиристорный, пакетный (burst)	Целые периоды пачками	Экономичен, но с термоударом
Трансформатор с отпайками	Ступенчатое напряжение	Дёшево, компенсирует старение вручную
ЛАТР / регул. трансформатор	Плавное напряжение	Компенсация старения, лабораторные печи

Оптимальна связка «тиристорный регулятор + трансформатор с запасом по напряжению»: тиристор держит мощность в фазах прогрева/выдержки, а отпайки трансформатора компенсируют многолетний рост сопротивления.

Области применения

Карбидкремниевые нагреватели используют там, где нужны высокие температуры на воздухе и стойкость к термоциклированию:

• камерные, шахтные и трубчатые печи для обжига керамики и фарфора;
• термообработка металлов (закалка, отпуск, спекание);
• стекловарение и обработка стекла;
• лабораторные высокотемпературные печи и муфели;
• пайка, спекание порошков, производство технической керамики;
• печи для роста кристаллов и полупроводниковой техники.

Сравнение с альтернативными нагревателями

Параметр	SiC	MoSi₂	Fe-Cr-Al (кантал)	Ni-Cr (нихром)
Макс. темп., °C	~1600	~1850	~1400	~1200
Среда	воздух	воздух	воздух	воздух
Старение R	сильное (растёт)	слабое	умеренное	умеренное
Хрупкость	высокая	очень высокая	низкая (пластичный)	низкая
Цена	средняя	высокая	низкая	низкая
Термоудар	хорошо держит	чувствителен	отлично	отлично
Форма	стержни	стержни/U	проволока, лента	проволока, лента

Вывод по выбору: до 1200 °C экономичнее металлические сплавы; 1300-1500 °C — «золотая середина» для SiC; выше 1500 °C и особенно 1600-1850 °C — только MoSi₂.

Монтаж и эксплуатация: практические правила

Хрупкость и особенности старения делают культуру монтажа критичной.

• Механика. SiC хрупок как керамика — не гнуть, не ронять, при монтаже избегать изгибающих нагрузок. Стержень должен свободно расширяться (тепловое удлинение), опоры не должны его зажимать.

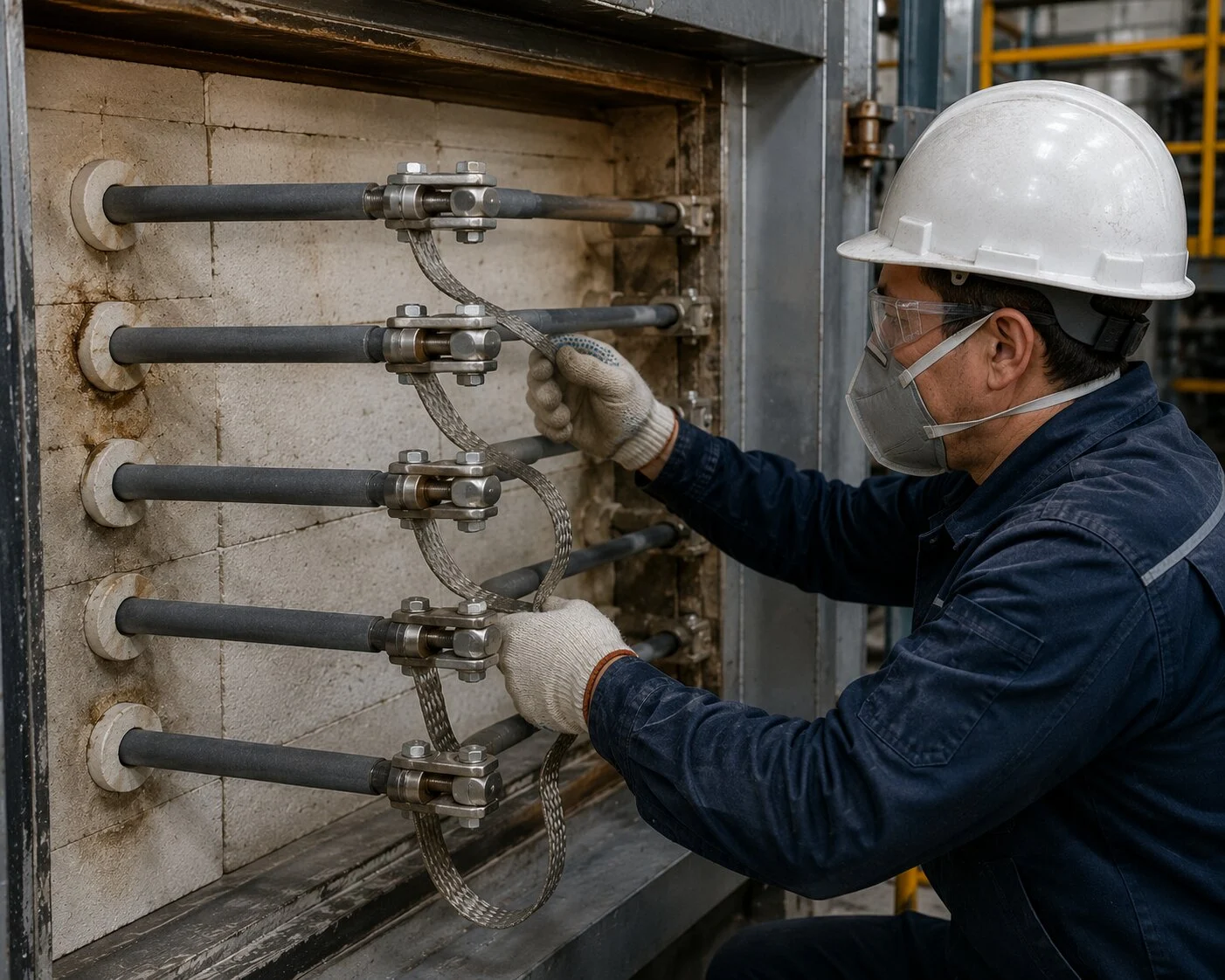

• Токоподвод. Контакт с холодными концами — через алюминиевые или графитовые обжимные хомуты с гибкой шиной; окислившийся контакт перегревается и разрушает вывод.
• Первый пуск. Прогрев ступенчато, на пониженном напряжении, для формирования защитной плёнки SiO₂.
• Атмосфера. Опасны восстановительные, влажные и содержащие пары щелочей/галогенов среды — они разрушают защитный кремнезём (активное окисление).
• Загрузка. Изделия не должны касаться нагревателей и создавать локальные тепловые мосты.
• Замена. Стареющие элементы меняют группами с близким сопротивлением, а не по одному, чтобы не разбалансировать зону.

Типичные причины выхода из строя

1. Локальный перегрев из-за завышенной поверхностной нагрузки.
2. Плохой электрический контакт на холодных концах (искрение, окисление).
3. Термоудар при быстром пуске/охлаждении.
4. Химическая атмосфера, разрушающая SiO₂-плёнку.
5. Механическое повреждение при монтаже или от расширения загрузки.

FAQ

Какую максимальную температуру выдерживает SiC-нагреватель?

Температура поверхности элемента — до 1600 °C, при этом температура в камере печи обычно на 100-200 °C ниже (1300-1500 °C) в зависимости от компоновки и футеровки.

Почему со временем печь на SiC перестаёт набирать температуру?

Из-за окисления карбида кремния растёт электрическое сопротивление элементов, а при постоянном напряжении мощность падает как U²/R. Нужен запас по напряжению и периодическая коррекция уставки трансформатора или регулятора.

Можно ли заменить один сгоревший стержень в группе?

Нежелательно: новый элемент имеет низкое сопротивление и заберёт непропорционально большой ток, перегреваясь. Меняют группу элементов с близким (согласованным) сопротивлением.

Чем SiC лучше нихрома?

Более высокая рабочая температура (до 1600 против 1200 °C), стойкость к окислению при высоких температурах и большая удельная мощность. Минусы — хрупкость, старение сопротивления и более сложная схема питания.

Нужен ли специальный источник питания?

Да. Из-за роста сопротивления требуется источник с запасом по напряжению (обычно 2-3×) и, как правило, тиристорный регулятор совместно с трансформатором с отпайками.

В какой атмосфере нельзя использовать SiC?

В сильно восстановительных, влажных, водородных и содержащих галогены/щёлочи средах — они разрушают защитную плёнку SiO₂ и вызывают активное окисление.

Как продлить срок службы?

Занижать поверхностную нагрузку относительно максимума, обеспечивать плавный пуск, хороший контакт на выводах, окислительную сухую атмосферу и защиту от механических нагрузок.
